系统介绍：

HGC-2019系列非甲烷总烃加苯系物在线监测系统，采用负压采样，环境样品经探头一级过滤，进入高温伴热管道，然后进入二级过滤，后进入色谱仪，通过气相色谱（FID法）技术对污染源排气中的非甲烷总炷含量进行在线监测。

系统组成：

HGC-2019系列污染源非甲烷总烃加苯系物监测系统由采样探头、伴热管、NMHC气相色谱 仪、稳压流、湿度仪、电源控制单元、苯系物气相色谱仪、在线空气发生器、在线氢气发生器、 零级空气净化器、专用组态软件等组成。

技术原理：

其分析流程分为以下四个步骤：

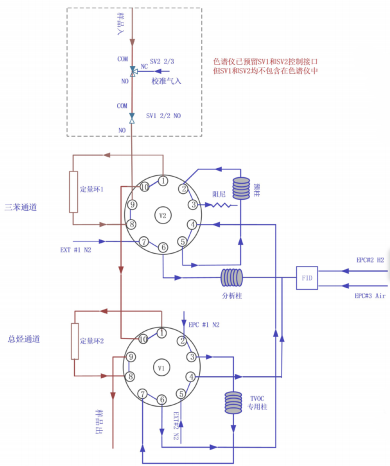

TVOC通道采样-检测开始 01

步骤1时，两个通道的十通隔膜阀处于关闭状态，外置泵的抽取的样品气体依次经过三通阀SV2和常开两通阀SV1 , 充满三苯通道的定量环2和总炷通道的定量环1 ,最后从阀V1 的9号口排空。

TVOC通道进样 02

采样完成后，打开V1, TVOC通道进样，V1的2号口进入的EPC#1载气将总炷通道定量环1中的样品推入TVOC专用柱载气在图1-1中色谱柱中的流向自下而上。总炷和甲烷先后从 V1的4号口流出进入FID得到浓度信号。

TVOC通道反吹/三苯通道进样 03

当甲烷完全进入FID检测器时，关闭V1阀，EPC#1载气 反向吹扫7VOC专用柱，载气在图1-1中色谱柱中的流向自上而下。将高沸点物质从色谱柱中吹扫出去，延长色谱柱的使 用寿命。TVOC通道保持反吹状态直到单次分析完成。

V1关闭的同时，打开V2,三苯通道进样，V2的7号口进 入的EXT# 1载气将三苯通道定量环2中的样品推入预柱进行预分离。

TVOC通道反吹/三苯物通道反吹-检测结束 04

当三苯通道中的目标组分全部从预柱流出，进入分析柱 时，关闭V2。此时EXT#1带着目标组分在分析柱中继续分离 直到目标组分全部流出到达FID检测器。V1的6号口出来的载 气反吹预柱，将预柱中的高沸点物质从4号口反吹出去。

此时，两个十通阀V1和V2都处于关闭状态，与步骤1完 全相同，可以同步进行下一次分析的采样步骤。整个分析流 程在4 min内完成一次检测。在连续运行时，前一个分析周期 的反吹过程中，同时进行着下一个分析周期的采样。用户可 在软件界面中进行运行方法参数的设置来改变分析周期的大 小和运行间隔。

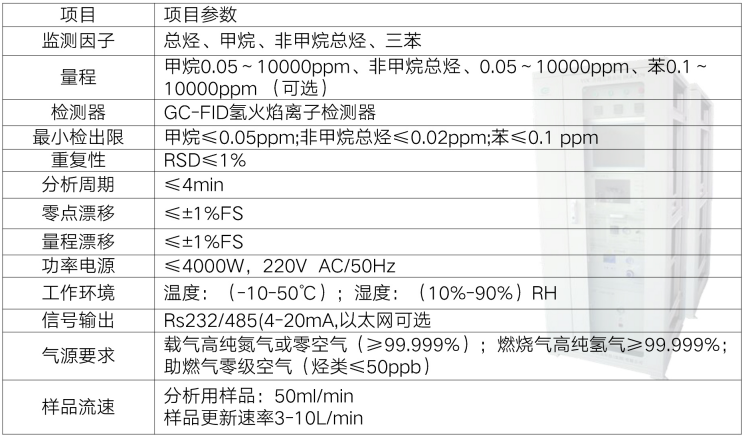

技术指标：

系统特点:

》全程高温伴热，保证了样气的真实性及数据的准确

》全自动采样结构设计，可实现在线连续监测功能

》zhuanli流量技术，维护方便

》全程标定功能，保证样品数据的准确性

》专业系统软件、功能强大，可直接观察动态显示各种检测数据及趋势，自动计算日 平均值、月平均值、污染指数等，分别生成各种报表保存在系统内，并可以打印

》多种通讯控制接口（4-20mA; RS485. RS23. LAN）

》采用超大液晶显示屏，数据便于观察

》安装过程简单，具有较好的抗干扰能力

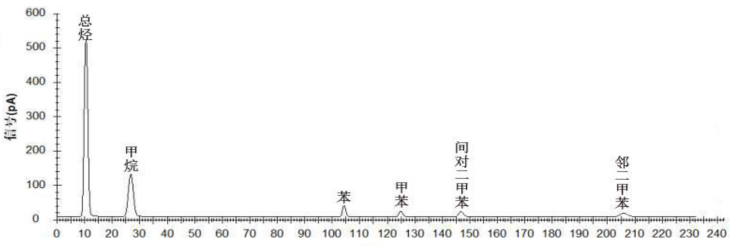

经典图谱：
