仪器介绍：

HTL-379型明渠流量计是一种高性能明渠流量计。该仪表适应于工业现场的各种导电或不导电的明渠流 量的远距离连续测量，产品已通过中华人民共和国本质安全标准。该仪表具有全天候结构,对震动、腐蚀、潮 湿、干扰不敏感。

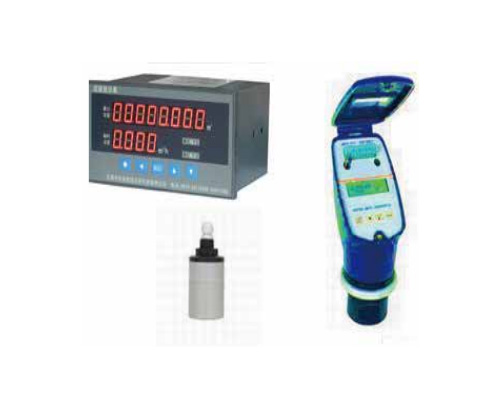

HTL-379型明渠流量计分一次传感器与二次仪表两部分。整机体积小重量轻，电路设计上充分考虑了复杂 的工业现场，釆用了专用的抗干扰集成电路，其所有的集成电路100%进口原装,从而保证了仪表的精度与可 靠性。

HTL-379型明渠流量计安装简便，维修容易；可以不停产，不停水在线安装，在线维修，同时无腐蚀，无压 损的限制，使用寿命长，维修费用低。其特有的不受压力、浓度、腐蚀性液体等限制的优点，使其广泛地应用于 选煤、选矿、冶金、石化、水利、环保、电力等各行各业的明渠测量。典型应用：泵站水渠、地下水渠、坝池水渠、 水厂水渠、水文河流、污水处理等。

HTL-379型明渠流量计由于被测介质不是超声波的载体,所以该仪表对被测水质无特殊要求，适应性极 强。因而广泛用于对废水排放的测量中。（本仪器亦可作为超声波液/物位计使用）在线监测设备

工作原理：

在明渠中设置标准过水堰槽，并在规定位置测量出水位。则流过堰槽的流量与水位呈一定的函数关系即 Q=K*Ha,根据此公式测出流量值Q,其中Q为瞬时流量,H为水位,K的数据取决于堰槽的几何尺寸。现主要 以超声波一次换能器测量的方法为例加以介绍（其它一次换能器原理类似，此不做介绍）。

仪器通过非接触式超声波测量的方法来测量水位H （如图）测井与过水槽连通，二水位相同。超声换能器置 于井的上方，距槽底为安装常数L,测出换能器与液面之间的距离h,即可以求出液面的高度H,H=L-h这样应 用公式Q=K*Ha即可以求得瞬时流量。由此推及在连续的测量中，只要将每分钟测得的瞬时流量累加,可获得 任意时间段内的累积流量。（该换能器具有温度补偿功能）

技术特征及使用环境：

测量液体：水

测量范围：0-15000m3

精度：3%（满量程）

重复性：0.05%

远 传：4-20mA.负载小于600

电源:AC220V或DC24V

环境温度：-20°C

环境湿度：相对湿度85%

显示：2X16双行液晶显示。可显示流量、流速、累计流量

键盘：触摸键盘

掉电保护：断电自动保护，上电自动测量

累计脉冲：光隔离，发射极、集电极开路输入

电缆长度：10M（可根据用户要求加长或缩短）

仪表重量：小于5kg

仪表尺寸：275X203X118

◊氯丁橡胶衬里80°C

◊聚氨酯橡胶衬里70°C
